Sistema de monitorización, visualización y evaluación de consumos energéticos
Introducción
En el ámbito doméstico aparece la figura del medidor de consumo inteligente o Smart Metering, que proporciona al usuario mayor información y control sobre el uso de la electricidad en su domicilio. El producto Smart Metering desarrollado proporciona al usuario la capacidad de descubrir sus hábitos de consumo, ofreciéndole una referencia real que usar como punto de partida a la hora de desarrollar las estrategias que hagan que su consumo sea un consumo más eficiente y por tanto, más respetuoso con el medio ambiente.
El sistema consta de dos bloques principales: el Medidor Inteligente y la Aplicación de Visualización, comunicados ambos a través de un portal remoto en el que se almacena la información:
- El Medidor Inteligente, basado en la plataforma hardware Arduino muestrea la corriente mediante un sensor no invasivo, así como las equivalencias de CO2 emitido, y realiza una subida periódica de los datos al servidor web, gracias a su conexión Ethernet cableada a un dispositivo router con acceso a Internet.
- La Aplicación de Visualización, desarrollada para el sistema operativo Android, ofrece una representación numérica y gráfica de los datos almacenados en la web, accesible por tanto remotamente desde cualquier lugar en un terminal del tipo Smartphone.
Medidor inteligente

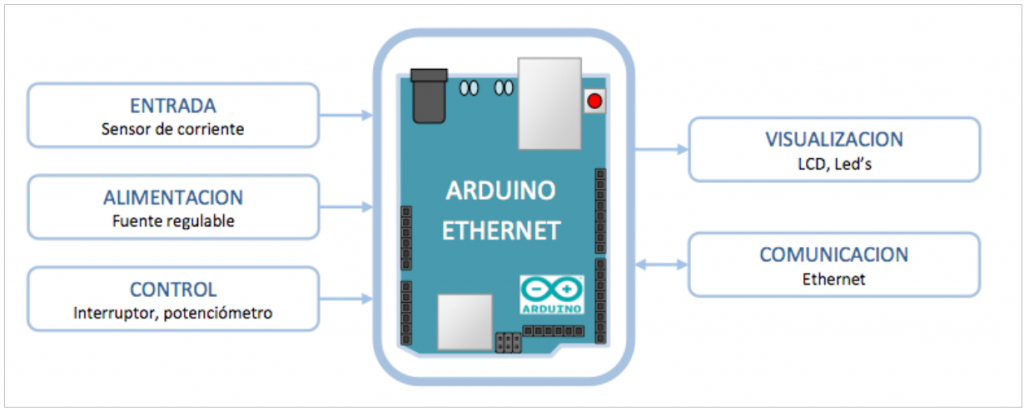

El medidor está basado en Arduino (plataforma de prototipado open-source que proporciona un hardware y software flexible y fácil de usar).

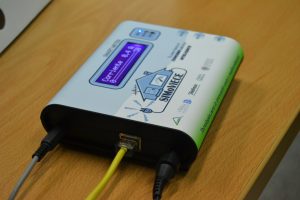

Las siguientes imágenes muestran el medidor en funcionamiento:
Aplicación de visualización
Los dispositivos de monitorización no disponen de capacidad de almacenar de forma indefinida toda la información que generan, por lo que el sistema envía los datos capturados a un servicio de almacenamiento de datos ubicado en la nube y accesible a través de Internet. Como plataforma web que ofrece servicios de recopilación de datos orientado a la visión del “Internet de las Cosas” se ha utilizado Cosm/Xively.
El usuario mediante un dispositivo móvil tipo tablet o smartphone accede a la información ubicada en Cosm/Xively y transmitida desde el medidor. El usuario puede acceder en cualquier momento y lugar a los consumos energéticos detallados y detectar anomalías como equipos informáticos fuera de funcionamiento, consumos no planificados, etc. Además, la aplicación calcula a partir de los consumos netos de energía eléctrica, su equivalencia en CO2 emitido a la atmósfera.
La aplicación para dispositivos móviles ha sido desarrollada para su funcionamiento con el sistema operativo Android. Las siguientes figuras muestran la interfaz de la aplicación a través de la cual el usuario puede acceder a la funcionalidad del sistema.
Vídeo demostración
A continuación se muestran un par de vídeos que muestran la funcionalidad del medidor.
